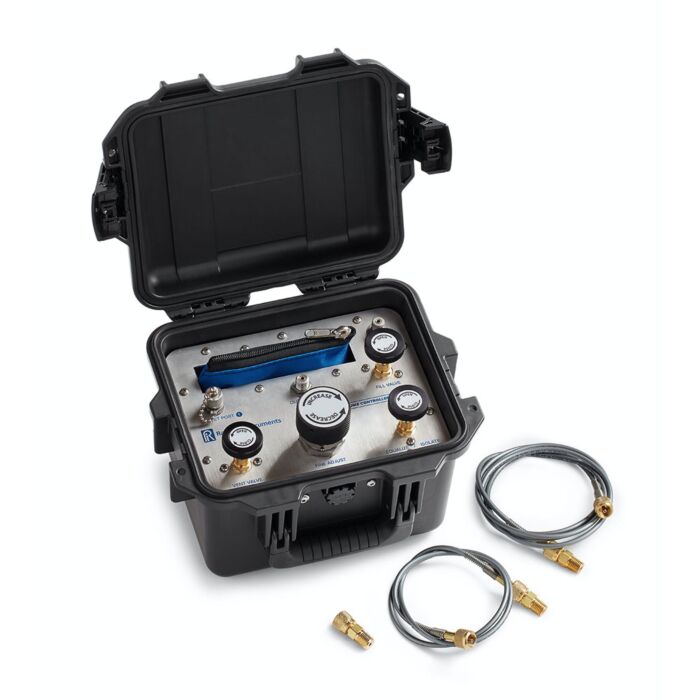

Ralston Instruments QTVC-EN-KIT1-6-3 ControlPak Pressure Controller, 6'/3' Hoses, 1/8" NPTM, 1/4" NPTM, 1/4" NPT
ControlPak Press.Cntrlr.6ft/3ft Hses,1/8"NPTM,1/4"NPTM,1/4"NPT
Order #: QTVC-EN-KIT1-6-3
Mfg #: QTVC-EN-KIT1-6-3
$3,454.30
Ralston Instruments QTVC-EN-KIT1-6-3 ControlPak Pressure Controller, 6'/3' Hoses, 1/8" NPTM, 1/4" NPTM, 1/4" NPT
ControlPak Press.Cntrlr.6ft/3ft Hses,1/8"NPTM,1/4"NPTM,1/4"NPT
Order #: QTVC-EN-KIT1-6-3
Mfg #: QTVC-EN-KIT1-6-3
Product Highlights
ControlPak Pressure Controller, 1/8MNPT, 1/4MNPT, 1/4FNPT gauge conn., 6ft and 3ft hoses
Perform both ultra-precise low pressure differential or high pressure static pressure calibrations with nitrogen using the same device with an external pressure calibrator
Each Unit Includes
- Pressure Controller - ControlPak Manual Pressure Controller (QTVC-EN)
- Reference Connection - 1/8" male NPT x female Quick-test, no check-valve, brass (QTHA-1MBA)
- Reference Connection - 1/4" male NPT x female Quick-test, no check-valve, brass (QTHA-2MBA)
- Reference Connection - 1/4" female NPT x female Quick-test, no check-valve, brass (QTHA-2FBA)
- Hose - Quick-test 6900 psi hose, brass hose ends, 6 ft (1.83 m) long (QTQT-HOS-6ft)
- Hose - Quick-test 6900 psi hose, brass hose ends, 3 ft (92 cm) long (QTQT-HOS-3ft)
- Adapter - 1/4" male NPT x male Quick-test, no check-valve, brass (QTHA-2MB0)
- Adapter - 1/4" male NPT x male Quick-test, no check-valve, brass (QTHA-2MB0)
- Bag - Zippered bag to hold hose and adapters, nylon (SM-0084)
Media Compatibility | Air, Inert Gas |
---|---|
Inlet Port | Male Quick-test |
Outlet Port | Male Quick-test |
Max Pressure | 3000 PSI / 200 bar / 20 MPa |
Max Vacuum | 10 InHg / 33.9 kPa |
Materials | ABS Plastic, Anodized Aluminum, Brass, Plated Steel, Stainless Steel |
Seal Materials | Buna-N, Delrin, Teflon |
Min Operating Temperature | 0 °F / -18 °C |
Max Operating Temperature | 130 °F / 54 °C |
Hose 1 | Quick-test Hose, Brass ends, 6ft / 1.9m long |
Hose 2 | Quick-test Hose, Brass ends, 3ft / 0.9m long |
Pressure Reference | None |
Process Connection | None |
Reference Connection | None |
Country of origin | USA |
Pressure Controller QTVC-EN
Weight | 8.71 lbs / 3.95 kg |
---|---|
Length | 11.8 in / 30 cm |
Width | 9.8 in / 25 cm |
Height | 7.7 in / 20 cm |
Country of origin | USA |
Fine Adjustment Resolution | 0.0005 PSI / 0.00 mbar / 0.00 kPa |
Inlet Port | Male Quick-test |
Materials | ABS Plastic, Anodized Aluminum, Powder Coated Steel, Stainless Steel, Zippered Nylon |
Max Operating Temperature | 130 °F / 54 °C |
Max Pressure | 3000 PSI / 200 bar / 20 MPa |
Max Vacuum | 10 InHg / 33.9 kPa |
Media Compatibility | Air, Inert Gas, Natural Gas |
Min Operating Temperature | 0 °F / -18 °C |
Outlet Port | Male Quick-test with cap and chain |
Pressure Media | Nitrogen, inert gas |
Seal Materials | Buna-N, Delrin, Teflon |
Reference Connection QTHA-1MBA
Length | 1.55 in / 40 mm |
---|---|
Width | 0.7 in / 18 mm |
Country of origin | USA |
Materials | Brass |
Max Operating Temperature | 225 °F / 105 °C |
Max Pressure | 5000 PSI / 350 bar / 35 MPa |
Max Vacuum | 0 InHg / 0.0 kPa |
Wrench Size | 9/16 In / 15 mm |
Wrench Size | 15 mm / 9/16 in |
End 1 Connector | 1/8" Male NPT (ASME B1.20.1) |
End 2 Connector | Female Quick-test |
Reference Connection QTHA-2MBA
Length | 1.68 in / 43 mm |
---|---|
Width | 0.7 in / 18 mm |
Country of origin | USA |
Materials | Brass |
Max Operating Temperature | 225 °F / 105 °C |
Max Pressure | 5000 PSI / 350 bar / 35 MPa |
Max Vacuum | 0 InHg / 0.0 kPa |
Wrench Size | 9/16 In / 15 mm |
Wrench Size | 15 mm / 9/16 in |
End 1 Connector | 1/4" Male NPT (ASME B1.20.1) |
End 2 Connector | Female Quick-test |
Reference Connection QTHA-2FBA
Length | 1.52 in / 39 mm |
---|---|
Width | 0.75 in / 20 mm |
Country of origin | USA |
Materials | Brass |
Max Operating Temperature | 225 °F / 105 °C |
Max Pressure | 5000 PSI / 350 bar / 35 MPa |
Max Vacuum | 0 InHg / 0.0 kPa |
Wrench Size | 3/4 In / 20 mm |
Wrench Size | 19 mm / 23/32 in |
End 1 Connector | 1/4" Female NPT (ASME B1.20.1) |
End 2 Connector | Female Quick-test |
Hose QTQT-HOS-6ft
Burst Pressure | 27000 PSI / 1860 bar / 185 MPa |
---|---|
Color | Silver |
Country of origin | USA |
Fluid Media | Air,Inert Gas,Natural Gas,Petroleum Based Oil,Water |
Inner Diameter | 0.08 In / 3.00 mm |
Length | 6 ft / 2.00 m |
Materials | Brass |
Max Operating Temperature | 140 °F / 60 °C |
Max Pressure | 6900 PSI / 475 bar / 48 MPa |
Max Vacuum | 0 InHg / 0.0 kPa |
Min Operating Temperature | -40 °F / -40 °C |
Minimum Bend Radius | 1 In / 26 mm |
Outer Diameter | 0.2 In / 6.00 mm |
Type | QT |
Hose End 1 | Female Quick-test, brass |
Hose End 2 | Female Quick-test, brass |
Hose QTQT-HOS-3ft
Burst Pressure | 27000 PSI / 1860 bar / 185 MPa |
---|---|
Color | Silver |
Country of origin | USA |
Fluid Media | Air,Inert Gas,Natural Gas,Petroleum Based Oil,Water |
Inner Diameter | 0.08 In / 3.00 mm |
Length | 3 ft / 92 cm |
Materials | Brass |
Max Operating Temperature | 140 °F / 60 °C |
Max Pressure | 6900 PSI / 475 bar / 48 MPa |
Max Vacuum | 0 InHg / 0.0 kPa |
Min Operating Temperature | -40 °F / -40 °C |
Minimum Bend Radius | 1 In / 26 mm |
Outer Diameter | 0.2 In / 6.00 mm |
Type | QT |
Hose End 1 | Female Quick-test, brass |
Hose End 2 | Female Quick-test, brass |
Adapter QTHA-2MB0
Length | 1.29 in / 33 mm |
---|---|
Width | 0.56 in / 15 mm |
Burst Pressure | 20000 PSI / 1380 bar / 140 MPa |
Country of origin | USA |
Materials | Brass |
Max Operating Temperature | 225 °F / 105 °C |
Max Pressure | 5000 PSI / 350 bar / 35 MPa |
Max Vacuum | 0 InHg / 0.0 kPa |
Min Operating Temperature | 0 °F / -18 °C |
Seal Materials | Buna-N |
Wrench Size | 9/16 In / 15 mm |
Wrench Size | 15 mm / 9/16 in |
End 1 Connector | 1/4" Male NPT (ASME B1.20.1) |
End 2 Connector | Male Quick-test |
Adapter QTHA-2MB0
Length | 1.29 in / 33 mm |
---|---|
Width | 0.56 in / 15 mm |
Burst Pressure | 20000 PSI / 1380 bar / 140 MPa |
Country of origin | USA |
Materials | Brass |
Max Operating Temperature | 225 °F / 105 °C |
Max Pressure | 5000 PSI / 350 bar / 35 MPa |
Max Vacuum | 0 InHg / 0.0 kPa |
Min Operating Temperature | 0 °F / -18 °C |
Seal Materials | Buna-N |
Wrench Size | 9/16 In / 15 mm |
Wrench Size | 15 mm / 9/16 in |
End 1 Connector | 1/4" Male NPT (ASME B1.20.1) |
End 2 Connector | Male Quick-test |
Bag SM-0084
Max Pressure | 0 PSI / 0.00 mbar / 0.00 kPa |
---|---|
Max Vacuum | 0 InHg / 0.0 kPa |
Materials | Zippered Nylon |
Country of origin | USA |
